Выход процессоров Intel седьмого поколения Kaby Lake привел к необходимости создать более продвинутую платформу для работы всех компонентов размещенных на материнской плате. Так появилась серия чипсетов Intel 200.
Линейка чипсетов Z изначально была ориентирована на энтузиастов, оверклокеров, которые любят разгонять процессоры путем изменения множителя и смены напряжения. Данная линейка предусматривает все необходимые для этого возможности.
Обзор рынка материнских плат на основе чипсета Intel 200, в начале 2017 года, позволяет выявить лидеров рынка, которые будут самыми интересными для любителей разгона.
Gigabyte GA-Z270X-Gaming 5
Особенностями данной платы формата ATX является наличие 11-фаз стабилизации электропитания. Основа под DIMM имеет усиление в виде армирования, что обеспечит надежность при размещении тяжелых компонентов, таких как башни кулеров. Усиленную металлизированную оболочку получили также самые крупные слоты.
Материнская карта имеет три слота PCI Express 16 и столько же PCI Express x1. Материнская карта допускает размещение трех видеокарт в режимах SLI и CrossFire.
Плата имеет целых пять разъемов 4-pin для подключения охлаждения, один из которых может питать водяное охлаждение благодаря силе тока до 2А. Также на плате размещены шесть датчиков температуры и ряд индикаторов, которые могут подсвечивать проблемные участки при первичном тестировании.
Особенность материнской карты Gigabyte GA-Z270X-Gaming 5 является наличие дублированной системы загрузки BIOS под названием DualBIOS.
Накопители могут подключаться к материнской карте с помощью трех разъемов SATA Express, двух портов M.2 позволяющих добиться пропускной способности обмена данными SSD подключенных по SATA или PCI Express c протоколом NVMe до 32 Гб/с.
Материнская плата имеет поддержку анонсированных накопителей на основе энергонезависимой памяти нового поколения Intel Optane.
Звук выводится с помощью 8-канального кодека Realtek ALC1220 с обновленными параметрами.
Карта оснащена широкими возможностями иллюминации, которую можно настраивать специальной утилитой.
Для профессиональных геймеров предусмотрено наличие двух сетевых контроллеров, которые выведены в интерфейсную панель.
Интерфейсная панель также имеет: порт PS/2; четыре порта USB 3.0, два порта USB 2.0,два порта USB 3.1. - первый USB Type-A, второй формата USB Type-C, HDMI / DisplayPort для вывода встроенной в процессор графики, разъемы для вывода звука, оптический выход S/PDIF.

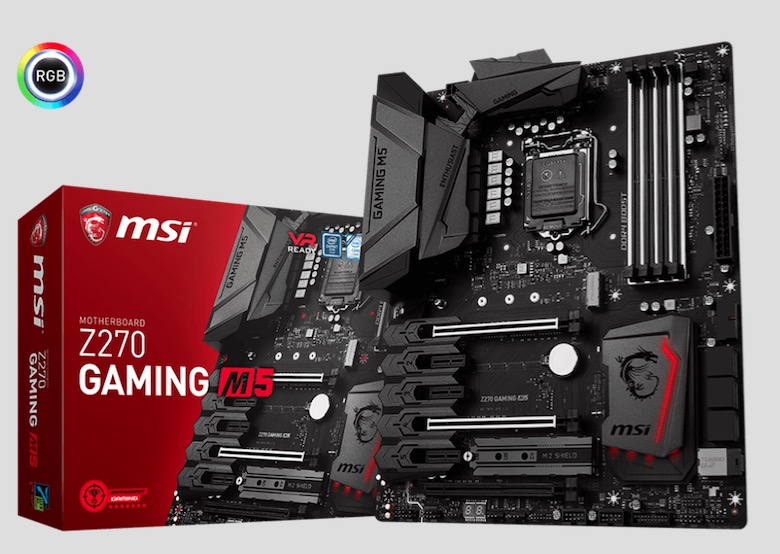

MSI Z270 Gaming M5
Серия MSI Gaming очень хорошо подходит для геймеров и оверклокеров. Данная материнская плата имеет формат ATX и поддерживает процессоры Intel совместимые с сокетом 1151 - шестого и седьмого поколения.
Материнская карта не имеет встроенного видеочипа, но отлично выводит видео видеочипа процессора через HDMI/DisplayPort. Кроме того, благодаря технологии 3-Way AMD CrossFire поддерживается работа нескольких видеокарт.
Поддерживается оперативная память формата DDR4 DIMM до 64 ГБ с частотами в стоке 2133 и 2400 МГц. С помощью технологии DDR4 Boost частота может достигать показателей 2600, 2800, 3000, 3200, 3600, 380 МГц.
Материнская карта имеет следующие слоты: 1 x PS/2, 3 x PCI-E 3.0 x16, 3 x PCI-E 3.0 x1, 6 х SATA III, 2 х M.2 (NGFF).
Предусмотрена поддержка USB 2.0 - 3 порта, USB 3.1 Gen1 - 2 порта, один порт BIOS Flashback+, Lightning USB 3.1 Gen2 Type A и Type C по одному порту, один сетевой порт, пять разъемов для аудио, один оптический S/PDIF выход.
Сетевой порт работает под присмотром технологий MSI GAMING LAN и LAN Protect, которые должны обеспечить стабильность передачи данных в сетевых играх и сделать приоритетным игровой трафик.
Материнская карта поддерживает разгон в одно нажатие Gaming Hotkey, что обеспечивается технологией Game Boost.
Также для разгона процессора и увеличения производительности материнской платы предусмотрен инструмент OC Essentials.
Материнская карта MSI Z270 Gaming M5 имеет широкий спектр защитных технологий и особенностей, которые защищают компоненты от влажности, чрезмерных температур, электроразрядов. Технология MSI VGA Armor обеспечивает более плотную пайку элементов, а также усиленную жесткость слотов.
ASUS PRIME Z270-A
Одна из лучший материнских карт Asus на чипсете Z270, которая идеально подходит для разгона процессора Intel шестого/седьмого поколения имеющего разблокированный множитель и повышения производительности все системы.
Материнская карта, стандартно для подобного класса игровых/оверклокерных карт, поддерживает четыре планки оперативной памяти стандарта DDR4 DIMM частота которых, при поддержки технологии ASUS T-Topology, в режиме разгона может доходить до 3866 МГц. Общий объем оперативной памяти не может превышать 64 ГБ.
Также она включает слоты PCI-E 3.0 x16 - три единицы, PCI-E 3.0 x1 - четыре единицы, разъем SATA III - шесть единиц, разъем M.2 (NGFF) - две единицы. Кроме этого материнская карта поддерживает четыре разъема USB 3, по одному разъему USB 3.1 Type-A и USB 3.1 Type-С, видеоразъемы DVI, HDMI, DisplayPort, которые позволяют выводить видео обработанное видеочипом процессора.
Панель интерфейсов также располагает одним сетевым (LAN) разъемом, пятью
аудио разъемами и оптическим S/PDIF выходом.
Благодаря технологии SafeSlot обеспечивается устойчивость элементов на материнской карте и усиливается их крепление. В частности прочность добавлена слотам PCIe, слотам для видеокарт, которые принимают в себе достаточно габаритную периферию.
Материнская плата имеет поддержку новых технологий свойственных чипсету Intel 200: Intel Optane - энергонезависимую память нового поколения, высокоскоростные разъемы M.2 для обеспечения скорости обмена данными SSD в PCI Express до 32 ГБ/с. К этому добавлена технология ASUS Aura Sync для обеспечения эффектной подсветки системы с гибкой настройкой.
Видео ролик про ASUS PRIME Z270-A
Особой похвалы заслуживают технологии разгона и повышения производительности интегрированные в материнскую карту ASUS PRIME Z270-A.
Во-первых, технология 5-Way Optimization обеспечит поэтапное увеличение мощности системы с отслеживанием всех параметров для избежания перенагрузки и нестабильности работы.
Во-вторых, благодаря технологии ASUS PRO Clock можно вручную генерировать частоту разгона в безопасном режиме, благодаря контроллеру ASUS TurboV Processing Unit (TPU) система отслеживает показатели напряжения и частоты и обеспечивает его стабильность.
Важной особенностью материнской карты также является обладающий графической оболочкой интерфейс UEFI BIOS, доступный в режимах обычный и продвинутый.
Перечисленные материнские карты не являются единственными в своем роде, но обладают средневзвешенными характеристиками как по цене, так и по компоновке устройств обеспечивающих стабильность и производительность.
Данные материнские карты идеально подойдут для энтузиастов и геймеров, которые любят выжимать из компьютерной системы максимум при сохранении стабильности.
